Qirenrozvíja presnosťVysokorýchlostná lisovacia formariešenia pre náročné aplikácie tvárnenia kovov, ktoré kombinujú vysokorýchlostnú výrobnú kapacitu, prísnu kontrolu rozmerov, odolné nástroje a inteligentné výrobné technológie. Tieto formy, navrhnuté pre odvetvia, ako je automobilový priemysel, elektronika a zdravotnícke zariadenia, pomáhajú výrobcom dosiahnuť konzistentné diely a zároveň kontrolovať spotrebu materiálu a výrobné náklady.
Vysokorýchlostná lisovacia forma je presné nástrojové riešenie navrhnuté na podporu rýchlych a opakovateľných operácií lisovania kovov. V porovnaní s konvenčnými nástrojmi sa zameriava na udržanie rozmerovej stability, minimalizáciu odpadu materiálu, predĺženie životnosti foriem a podporu nepretržitej veľkoobjemovej výroby. Správny dizajn formy môže priamo ovplyvniť rýchlosť výroby, konzistenciu dielov, údržbu nástrojov a celkovú efektivitu výroby.
Spoločnosť Qiren vyvinula možnosti vysokorýchlostných lisovacích nástrojov v oblasti presného strojárstva, automatizovanej výroby, inteligentnej kontroly a digitálneho riadenia výroby. Informácie o produkte uvádzajú rozmerovú presnosť až ±0,01 mm a potenciálnu životnosť formy presahujúcu 5 miliónov cyklov v závislosti od aplikácie a prevádzkových podmienok. Spoločnosť tiež integruje systémy MES a ERP s cieľom zlepšiť plánovanie výroby, monitorovanie zariadení a sledovateľnosť kvality.
Obsah
- Čo je to vysokorýchlostná raziaca forma?
- Prečo je vysokorýchlostné lisovanie dôležité pre modernú výrobu?
- Aké sú hlavné výhody vysokorýchlostnej lisovacej formy?
- Aké konštrukčné prvky robia lisovaciu formu vhodnou na vysokorýchlostnú výrobu?
- Kde sa bežne používajú vysokorýchlostné lisovacie formy?
- Ako by mali výrobcovia vybrať správnu vysokorýchlostnú lisovaciu formu?
- Ako Qiren podporuje výrobu vysokorýchlostných lisovacích foriem?
- Vysokorýchlostná lisovacia forma vs. konvenčné lisovacie nástroje
- Často kladené otázky o vysokorýchlostnej lisovacej forme
- Ako môže vysokorýchlostná lisovacia forma podporiť dlhodobé výrobné ciele?
Čo je to vysokorýchlostná raziaca forma?
A Vysokorýchlostná lisovacia formaje presný lisovací systém navrhnutý pre operácie lisovania kovov vykonávané pri relatívne vysokých výrobných rýchlostiach. Nástroje vedú, tvarujú, režú, ohýbajú alebo inak tvarujú plech prostredníctvom riadených interakcií medzi razníkmi, matricami, vodidlami a inými presnými komponentmi.
Na rozdiel od nástrojov určených len na nízkorýchlostnú výrobu si vysokorýchlostné raziace nástroje musia udržiavať presné zarovnanie a stabilnú prevádzku počas opakovaných cyklov. Malé odchýlky sa môžu stať významnými, keď forma pracuje nepretržite pri vysokých výrobných rýchlostiach. Preto je pre spoľahlivý výkon nevyhnutné presné obrábanie, vhodný výber materiálu, kontrolované vôle a efektívna kontrola.

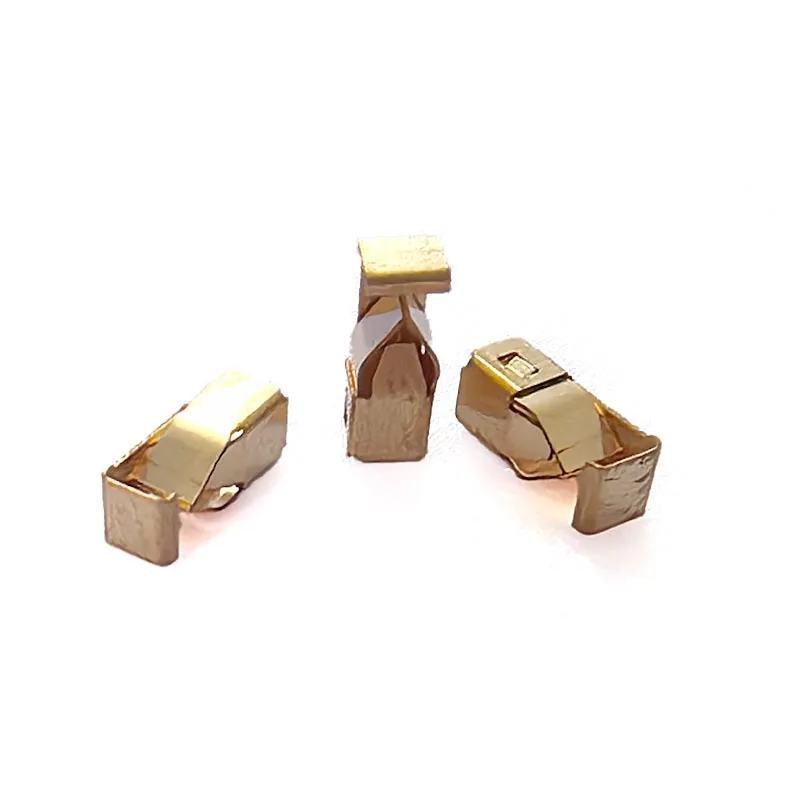

Vysokorýchlostné lisovanie je obzvlášť cenné, keď výrobcovia potrebujú veľké množstvo malých, opakovateľných kovových komponentov. Aplikácie môžu zahŕňať terminály, konektory, svorky, konzoly, elektrické kontakty a ďalší presný hardvér.
Prečo je vysokorýchlostné lisovanie dôležité pre modernú výrobu?
Moderní výrobcovia čoraz viac potrebujú vyvážiť objem výroby, rozmerovú presnosť, efektívnosť materiálu a výrobné náklady. Lisovanie je už efektívna metóda na výrobu veľkého množstva kovových dielov, ale výkon nástrojov určuje, ako efektívne môže výrobná linka fungovať.
Správne skonštruovaný vysokorýchlostný lisovací systém môže pomôcť zachovať konzistentnú geometriu počas tisícok alebo miliónov cyklov. Môže tiež znížiť zbytočné prerušenia spôsobené predčasným opotrebovaním nástrojov, rozmerovým posunom alebo častým manuálnym nastavovaním.
Pre odvetvia, ako je automobilová elektronika a spotrebná elektronika, kde komponenty môžu mať prísne rozmerové požiadavky, je stabilný výkon nástrojov obzvlášť dôležitý. Konzistentná výroba tiež zjednodušuje následnú montáž, pretože diely sa vyrábajú v rámci kontrolovaných rozmerových limitov.
Aké sú hlavné výhody vysokorýchlostnej lisovacej formy?
Hodnota vysokorýchlostných lisovacích nástrojov presahuje rýchlosť výroby. Jeho hlavnými výhodami sú kompletný výrobný proces.
1. Vysoká efektívnosť výroby
Vysokorýchlostné nástroje sú navrhnuté pre rýchle a opakované lisovacie cykly. Pri správnom zladení s lisom, systémom podávania materiálu a výrobnými požiadavkami môže podporovať veľkoobjemovú výrobu s menším počtom prerušení.
2. Konzistentná kvalita dielov
Presné komponenty matrice a kontrolované vôle pomáhajú udržiavať opakovateľné rozmery dielov. Stabilné nástroje sú obzvlášť dôležité pre komponenty, ktoré sa musia zhodovať s konektormi, elektrickými zostavami, automobilovými systémami alebo inými presnými výrobkami.
3. Lepšie využitie materiálu
Dizajn nástrojov môže ovplyvniť rozloženie pásu, vkladanie, podávanie a množstvo odpadu generovaného počas lisovania. Optimalizovaná matrica môže preto prispieť k lepšiemu využitiu materiálu a nižšiemu výrobnému odpadu.
4. Predĺžená životnosť nástrojov
Vysokokvalitné materiály, presné obrábanie, vhodné tepelné spracovanie a kontrolované prevádzkové podmienky môžu zlepšiť odolnosť proti opotrebovaniu. Informácie o produkte Qiren popisujú potenciálnu životnosť viac ako 5 miliónov cyklov, hoci skutočná životnosť závisí od materiálu, podmienok lisovania, údržby a výrobných parametrov.
5. Široká adaptabilita aplikácií
Vysokorýchlostnú technológiu lisovania je možné prispôsobiť rôznym kovovým materiálom, geometriám komponentov a požiadavkám výroby. Konfigurácie progresívnych, zložených a iných špecializovaných nástrojov možno vybrať podľa návrhu dielu a výrobného procesu.
Aké konštrukčné prvky robia lisovaciu formu vhodnou na vysokorýchlostnú výrobu?
Vysokorýchlostná prevádzka vyžaduje viac než len zvýšenie rýchlosti lisu. Samotná forma musí byť skonštruovaná tak, aby zostala stabilná pri opakovanom mechanickom zaťažení.
- Presné vodiace systémy:Pomáha udržiavať presné zarovnanie medzi hornými a spodnými komponentmi matrice.
- Optimalizovaná vôľa razidla a matrice:Podporuje čisté rezanie a znižuje zbytočné namáhanie a opotrebovanie.
- Materiály nástrojov odolné voči opotrebovaniu:Zlepšite životnosť v nepretržitých výrobných prostrediach.
- Presné opracovanie:CNC obrábanie, EDM, brúsenie a ďalšie presné procesy pomáhajú dosiahnuť prísne rozmerové požiadavky.
- Efektívne podávanie materiálu:Presné podávanie pásikov je nevyhnutné na udržanie konzistencie jednotlivých častí.
- Účinná kontrola:Rozmerová kontrola a monitorovanie výroby pomáhajú identifikovať odchýlky skôr, ako ovplyvnia veľké výrobné dávky.
Pri náročných aplikáciách by mal návrh zohľadňovať aj tvorbu tepla, mazanie, vlastnosti materiálu, charakteristiky lisu, dostupnosť údržby a očakávaný objem výroby.
Kde sa bežne používajú vysokorýchlostné lisovacie formy?
Vysokorýchlostné lisovacie nástroje sú vhodné pre priemyselné odvetvia, kde sa presné kovové komponenty musia vyrábať opakovane a efektívne. Typické aplikácie zahŕňajú:
- Automobilové konektory a elektrické koncovky
- Komponenty spotrebnej elektroniky
- Hardvér komunikačných zariadení
- Komponenty zdravotníckych pomôcok
- Priemyselné elektrické komponenty
- Presné spony, držiaky a kontaktné diely
- Malé kovové komponenty vyžadujúce opakovateľné rozmery
V automobilových a elektronických aplikáciách môžu byť lisovacie formy integrované do automatizovaných výrobných liniek, kde sú koordinované podávanie, lisovanie, kontrola a manipulácia s materiálom, aby sa zachoval kontinuálny výstup.
Ako by mali výrobcovia vybrať správnu vysokorýchlostnú lisovaciu formu?
Výber nástrojov len podľa rýchlosti výroby môže viesť k zbytočným nákladom alebo problémom s výkonom. Kupujúci by mali pred dokončením návrhu formy vyhodnotiť kompletnú výrobnú požiadavku.
| Faktor výberu | Čo hodnotiť | Prečo na tom záleží |
|---|---|---|
| Materiál | Typ kovu, hrúbka, tvrdosť a stav povrchu | Ovplyvňuje požiadavky na razidlo, matricu, vôľu a opotrebovanie |
| Geometria dielu | Rozmery, ohyby, otvory, tolerancie a zložitosť | Určuje vhodnú štruktúru matrice a postupnosť tvarovania |
| Objem výroby | Denné, mesačné a ročné požiadavky na výstup | Pomáha určiť životnosť nástrojov a požiadavky na automatizáciu |
| Stlačte Kompatibilita | Zdvih, tonáž, rýchlosť a pracovné rozmery | Zabezpečuje bezpečnú a stabilnú prevádzku formy |
| Presnosť | Požadované rozmerové a polohové tolerancie | Zabezpečuje, aby nástroje spĺňali požiadavky na montáž |
| Údržba | Dostupnosť, vymeniteľné komponenty a kontrolné postupy | Pomáha znižovať prestoje výroby a náklady na údržbu |
Výrobcovia by mali poskytnúť 2D výkresy, 3D CAD súbory, špecifikácie materiálu, cieľový objem výroby, rozmerové tolerancie, požiadavky na povrch a akékoľvek špeciálne podmienky lisovania počas fázy cenovej ponuky. Tieto informácie umožňujú dodávateľovi nástrojov posúdiť realizovateľnosť a vypracovať presnejší technický návrh.
Ako Qiren podporuje výrobu vysokorýchlostných lisovacích foriem?
Spoločnosť Qiren sa už viac ako desať rokov zameriava na výrobu presných foriem a lisovania. Podľa informácií o produkte sa jej zariadenie rozkladá na ploche približne 3 000 metrov štvorcových a má viac ako 50 zamestnancov, pričom technický personál výskumu a vývoja predstavuje približne 15 % pracovnej sily.
Jeho výrobný prístup kombinuje presné nástroje s digitálnym riadením výroby. Qiren integruje systémy MES a ERP na podporu riadenia objednávok, plánovania výroby, monitorovania zariadení a sledovateľnosti kvality. Spoločnosť tiež popisuje použitie automatizovaných systémov nakladania a vykladania a inteligentných testovacích zariadení na zníženie ručných zásahov.
Pre kupujúcich hodnotiacich adodávateľ vysokorýchlostných lisovacích foriemTieto schopnosti sú dôležité, pretože kvalita nástrojov nezávisí len od konečnej formy, ale aj od inžinierstva, obrábania, kontroly, riadenia procesu a technickej podpory.
Publikované špecifikácie produktov spoločnosti Qiren uvádzajú presnosť až ±0,01 mm a životnosť formy viac ako 5 miliónov cyklov pre použiteľné riešenia vysokorýchlostného razenia. Skutočný výkon by mal byť potvrdený podľa materiálu, geometrie komponentov, podmienok lisovania, rýchlosti cyklu a programu údržby každého projektu.
Vysokorýchlostná lisovacia forma vs. konvenčné lisovacie nástroje
Konvenčné aj vysokorýchlostné lisovacie nástroje môžu produkovať presné kovové diely, ale ich technické priority sa môžu líšiť. Vysokorýchlostné aplikácie kladú väčší dôraz na dynamickú stabilitu, odolnosť proti opotrebovaniu, presnosť podávania a spoľahlivosť nepretržitého cyklu.
| Funkcia | Vysokorýchlostná lisovacia forma | Konvenčné lisovacie nástroje |
|---|---|---|
| Rýchlosť výroby | Navrhnuté pre vysokocyklovú výrobu | Všeobecne vhodné pre štandardné výrobné rýchlosti |
| Presné ovládanie | Veľký dôraz na pevné zarovnanie a opakovateľnosť | Závisí od dizajnu nástrojov a výrobných požiadaviek |
| Wear Management | Navrhnuté pre nepretržitú prevádzku s vysokým cyklom | Typicky optimalizované podľa štandardných prevádzkových podmienok |
| automatizácia | Dobre sa hodí na automatizované kŕmenie a kontrolu | Môže siahať od manuálnej až po automatizovanú výrobu |
| Typická aplikácia | Veľkoobjemové presné komponenty | Všeobecné aplikácie na razenie |
Často kladené otázky o vysokorýchlostnej lisovacej forme
Aké materiály je možné spracovať pomocou vysokorýchlostnej raziacej formy?
Vhodný materiál závisí od konštrukcie formy, podmienok lisovania a požiadaviek na komponenty. Bežné lisovacie materiály zahŕňajú rôzne ocele, nehrdzavejúce ocele, zliatiny medi, zliatiny hliníka a iné vodivé alebo konštrukčné kovy. Hrúbka a tvrdosť materiálu by mala byť potvrdená pri návrhu nástroja.
Ako dlho vydrží vysokorýchlostná raziaca forma?
Životnosť nástroja sa líši v závislosti od tvrdosti materiálu, rýchlosti lisovania, mazania, údržby, geometrie dielu a výrobných podmienok. Qiren uvádza, že určité vysokorýchlostné lisovacie formy môžu dosiahnuť viac ako 5 miliónov cyklov, ale očakávaná životnosť by sa mala vyhodnotiť pre každý konkrétny projekt.
Aké informácie sú potrebné na vyžiadanie cenovej ponuky formy?
Výrobcovia by mali bežne poskytnúť 2D výkres alebo 3D CAD súbor, špecifikáciu materiálu, hrúbku materiálu, ročné množstvo výroby, rozmerové tolerancie, povrchové požiadavky, preferované informácie o tlači a akékoľvek špeciálne výrobné požiadavky. Úplnejšie technické informácie vo všeobecnosti umožňujú presnejšie posúdenie nástrojov.
Môžu sa vysokorýchlostné lisovacie formy použiť na automatizovanú výrobu?
áno. Vysokorýchlostné lisovacie formy sú vhodné najmä pre automatizované výrobné linky, kde sú lisovnica, lis, podávač pásov, zariadenie na manipuláciu s materiálom a kontrolný systém správne koordinované. Automatizácia môže znížiť manuálne zásahy a zlepšiť konzistentnosť výroby.
Aké priemyselné odvetvia používajú vysokorýchlostné lisovacie matrice?
Bežné priemyselné odvetvia zahŕňajú automobilový priemysel, elektroniku, elektrické zariadenia, lekárske prístroje, komunikačné zariadenia a priemyselný hardvér. Táto technológia je užitočná najmä tam, kde sa vyžadujú vysoké objemy výroby a opakovateľná rozmerová presnosť.
Ako môže vysokorýchlostná lisovacia forma podporiť dlhodobé výrobné ciele?
Dobre skonštruovanýVysokorýchlostná lisovacia formasa môže stať kritickou súčasťou efektívneho systému výroby kovov. Kombináciou presných nástrojov, vhodných materiálov, stabilného podávania, automatizovanej manipulácie, kontroly a systematickej údržby môžu výrobcovia zlepšiť konzistentnosť výroby a zároveň riadiť náklady na nástroje a materiál.
Pre spoločnosti, ktoré hodnotia prispôsobené vysokorýchlostné lisovacie riešenia, je najdôležitejším krokom zosúladenie konštrukcie formy so skutočným dizajnom dielu, materiálom, objemom výroby, parametrami lisu a požiadavkami na kvalitu. Qiren poskytuje možnosti presného razenia a výroby foriem podporované digitálnym riadením výroby a inžinierskymi odbornými znalosťami. Ak plánujete nový projekt razenia alebo potrebujete prispôsobené riešenie nástrojov, preskúmajte riešenie vysokorýchlostnej raziacej formy od spoločnosti Qiren akontaktujte násna prediskutovanie vašich výkresov, materiálov, výrobných cieľov a technických požiadaviek.
