Zhrnutie článku: Vstrekovanie konektoraje kritický výrobný proces na výrobu presných, odolných plastových krytov a izolačných komponentov používaných v elektronických konektoroch. Od výberu materiálu a konštrukcie foriem až po kontrolu rozmerov a konzistenciu výroby, každá fáza ovplyvňuje výkon konektora.Qirensa špecializuje na presné riešenia lisovania konektorov, ponúka prispôsobené nástroje, presné obrábanie a výrobnú podporu pre aplikácie v automobilovej elektronike, domácich spotrebičoch, priemyselných zariadeniach a iných elektronických produktoch. Pochopenie procesu pomáha produktovým dizajnérom a nákupným tímom prijímať informované rozhodnutia o kvalite, nákladoch a dlhodobej spoľahlivosti výroby.

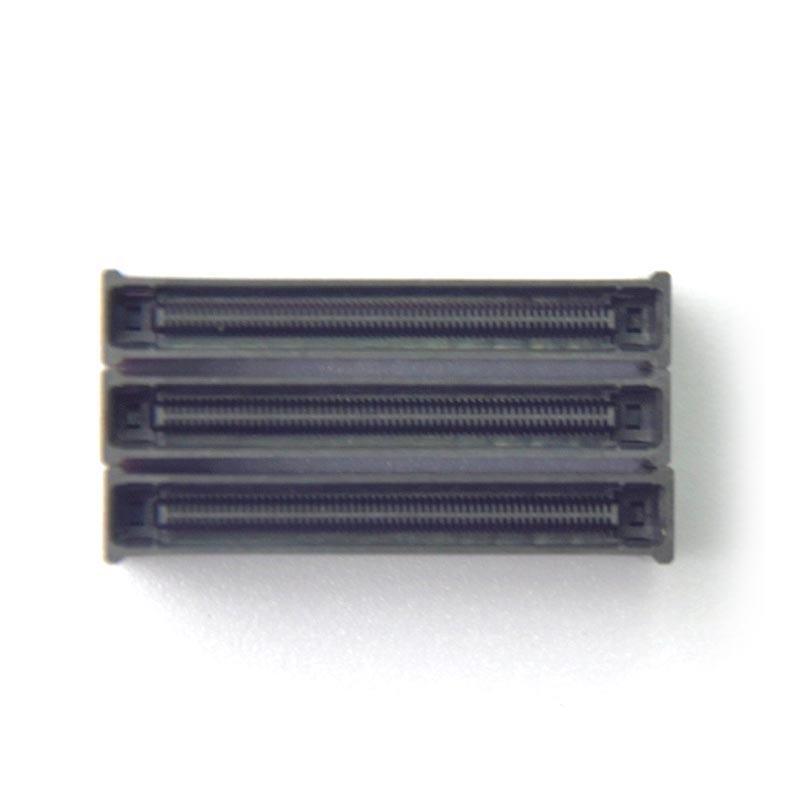

Vstrekovanie konektora je výrobný proces, pri ktorom sa roztavený termoplastický materiál vstrekuje do presne vytvorenej dutiny formy, ochladí sa a vysunie, aby sa vytvoril hotový komponent. Široko sa používa na výrobu plastových krytov, držiakov svoriek, izolačných konštrukcií, ochranných krytov a iných častí potrebných pre elektrické a elektronické konektory.
Na rozdiel od mnohých plastových komponentov na všeobecné použitie, časti konektorov často obsahujú malé otvory, tenké steny, zložité uzamykacie prvky a tesne umiestnené koncové polohy. Tieto funkcie musia spolupracovať s kovovými kontaktmi a protiľahlými komponentmi. Aj malá rozmerová odchýlka môže ovplyvniť montáž, silu vkladania, zarovnanie svoriek alebo spoľahlivosť elektrického pripojenia.
Z tohto dôvodu úspešné tvarovanie konektorov závisí od koordinovaného materiálového inžinierstva, dizajnu formy, nastavenia stroja a kontrolných postupov. Qiren poskytuje presné riešenia vstrekovania konektorov pre zákazníkov, ktorí hľadajú prispôsobené plastové komponenty a nástroje pre náročné aplikácie.
Typické aplikácie zahŕňajú:
Presnosť je základom výkonu konektora, pretože tvarované puzdro určuje polohu a podporu vodivých kontaktov. Jeho rozmery ovplyvňujú, ako komponenty do seba zapadajú, ako zostanú svorky zabezpečené a ako sa konektor správa pri opakovanom použití.
Niekoľko faktorov spôsobuje, že presné lisovanie konektorov je náročnejšie ako mnohé bežné aplikácie lisovania plastov.
Rozstup svoriek, rozmery dutín, uzamykacie konštrukcie a spojovacie plochy musia zodpovedať schváleným technickým výkresom. Tolerancie by sa mali stanoviť skôr podľa funkčných požiadaviek každého komponentu, než aplikovať zbytočne úzku toleranciu na každý prvok.
Plastové puzdro musí poskytovať vhodnú izoláciu pre zamýšľané prevádzkové prostredie. Výber materiálu, hrúbka steny, povrchová vzdialenosť, vzdialenosť a prítomnosť dutín alebo kontaminácie môžu ovplyvniť elektrickú bezpečnosť. Požiadavky by sa mali vyhodnotiť podľa platných noriem pre výrobky a prevádzkových podmienok.
Kryty konektorov môžu byť vystavené silám pri vkladaní, vibráciám, teplotným zmenám a opakovaným párovacím cyklom. Lisovaný komponent si musí zachovať svoj tvar a podporovať koncovky bez praskania, nadmernej deformácie alebo straty držania.
Úspešný prototyp je len východiskovým bodom. Výrobcovia musia udržiavať opakovateľné rozmery a funkčný výkon v rámci výrobných šarží, dutín foriem a sérií materiálov. Stabilné spracovanie redukuje zbytočný odpad, prepracovanie a prerušenie montáže.
Výber materiálu ovplyvňuje tvarovateľnosť, zmršťovanie, tepelnú odolnosť, izolačný výkon, mechanickú pevnosť, citlivosť na vlhkosť a cenu finálnych komponentov. Najlepšia živica závisí od konštrukcie konektora a prevádzkového prostredia.
| Materiál | Kľúčové vlastnosti | Potenciálne aplikácie | Úvahy o výbere |
|---|---|---|---|
| PBT | Dobrá rozmerová stabilita a elektrická izolácia | Elektrické kryty a konektory spotrebičov | Vyhodnoťte vystavenie teplu, zmršťovanie a vlhkosť. |
| PA (nylon) | Dobrá mechanická pevnosť a húževnatosť | Automobilové a priemyselné konektory | Zvážte absorpciu vlhkosti a jej vplyv na rozmery. |
| LCP | Nízky potenciál deformácie a vhodnosť pre dizajn s jemným rozstupom | Kompaktné elektronické konektory s vysokou hustotou | Vyžaduje starostlivú kontrolu toku materiálu a podmienok formovania. |
| PPS | Schopnosť vysokej teploty a chemická odolnosť | Špecializované elektrické a priemyselné aplikácie | Posúďte požiadavky na spracovanie, náklady a mechanický dizajn. |
| Živica vystužená sklenenými vláknami | Zlepšená tuhosť a znížené smerové zmršťovanie vo vhodných formuláciách | Štrukturálne kryty konektorov | Orientácia vlákna môže ovplyvniť deformáciu a rozmerovú presnosť. |
Tieto materiály nie sú vzájomne zameniteľné. Inžinieri by mali pred dokončením špecifikácie preskúmať triedu živice, prevádzkovú teplotu, požiadavky na nehorľavosť, dielektrické vlastnosti, chemickú expozíciu a príslušné regulačné požiadavky.
Ďalšie pokyny nájdete v riešeniach vstrekovania konektorov Qiren a súvisiacich možnostiach výroby presných foriem.
Spoľahlivý projekt vstrekovania konektorov sleduje štruktúrovaný pracovný postup. Poradie sa môže líšiť v závislosti od geometrie komponentov, požiadaviek na vložky, objemu výroby a kontrolných kritérií, ale základné fázy zostávajú podobné.
V prípade konektorov obsahujúcich kovové koncovky si umiestnenie a uchytenie vložky vyžaduje osobitnú pozornosť. Automatizované vkladanie alebo montáž vložiek môže byť vhodné pre programy s väčším objemom za predpokladu, že zariadenie dokáže konzistentne udržiavať zarovnanie komponentov.
Konštrukčné rozhodnutia urobené pred začatím obrábania môžu zabrániť neskorším nákladným úpravám. Revízia návrhu pre výrobu by mala zvážiť, ako sa komponent naplní, ochladí, vysunie, zostaví a bude fungovať vo svojej konečnej aplikácii.
Tam, kde je to praktické, relatívne rovnomerná hrúbka steny pomáha podporovať konzistentné plnenie a chladenie. Náhle prechody hrúbky môžu prispieť k škvrnám, vnútornému napätiu alebo deformácii. Rebrá a výstupky by mali byť navrhnuté tak, aby poskytovali požadovanú pevnosť bez vytvárania zbytočne hrubých častí.
Umiestnenie brány ovplyvňuje vzory výplne, umiestnenie zvarových línií, balenie a vzhľad povrchu. V krytoch konektorov by mala byť brána umiestnená s ohľadom na kritické spojovacie povrchy, vrecká na svorky a mechanicky namáhané oblasti.
Vhodné uhly ponoru a dobre navrhnuté systémy vyhadzovania pomáhajú uvoľniť lisované diely bez poškodenia jemných prvkov. Požadovaný ťah závisí od živice, textúry povrchu, geometrie dielu a rozmerových požiadaviek.
V prípade konektorov lisovaných do vložky musia kovové svorky zostať v špecifikovaných polohách počas vstrekovania a chladenia. Podpora formy, presnosť vkladania vložky, tok živice a tepelná rozťažnosť ovplyvňujú konečný vzťah medzi plastovým krytom a kovovými komponentmi.
Užitočné postupy pri navrhovaní zahŕňajú:
Kontrola kvality pre vstrekovanie konektorov by sa mala týkať vzhľadu lisovaného komponentu a jeho funkčného výkonu. Súčiastka môže vyzerať prijateľne, aj keď má stále nesprávne vyrovnanie, rozmerový posun alebo nedostatočné mechanické zadržanie.
Praktický plán inšpekcie môže zahŕňať tieto kontroly:
Bežné chyby a ich možné príčiny zahŕňajú:
| Defekt | Možná príčina | Korektívny prístup |
|---|---|---|
| Flash | Medzery deliacej čiary, nadmerný tlak alebo opotrebovanie formy | Skontrolujte stav nástrojov a optimalizujte nastavenia spracovania. |
| Krátke zábery | Nedostatočné plnenie, obmedzený prietok alebo nedostatočné vetranie | Skontrolujte dizajn brány, vetranie a parametre plnenia. |
| Warpage | Nerovnomerné chladenie, orientácia materiálu alebo rozdielne zmršťovanie | Zlepšite rovnováhu chladenia a skontrolujte geometriu a výber materiálu. |
| Sink Marks | Hrubé časti alebo nedostatočné balenie a chladenie | Optimalizujte geometriu steny a podmienky balenia. |
| Nesúososť terminálu | Pohyb vložky, variácia nástrojov alebo nekonzistentné zaťaženie | Zlepšite umiestnenie vložky, podporu a overenie rozmerov. |
Limity akceptácie a frekvencia testovania by mali byť definované špecifikáciou produktu, požiadavkami zákazníka a úrovňou rizika. Pre aplikácie kritické z hľadiska bezpečnosti alebo aplikácie s vysokou spoľahlivosťou môže byť potrebné dodatočné overenie.
Nie každý konektor vyžaduje rovnakú investíciu do nástrojov alebo stratégiu kontroly. Nasledujúce porovnanie ilustruje, ako požiadavky aplikácie ovplyvňujú výrobný prístup.
| Požiadavka | Štandardný konektor | Presný konektor |
|---|---|---|
| Geometria | Relatívne jednoduché funkcie | Jemné dutiny a zložité detaily |
| Stratégia tolerancie | Na základe všeobecných požiadaviek na montáž | Kritické funkcie dostávajú prísnejšie limity založené na funkciách |
| Nástroje | Ak je to vhodné, konvenčná konfigurácia formy | Náročnejšia dutina, chladenie, odvzdušňovanie a kontrola zarovnania |
| Inšpekcia | Vizuálne a rozmerové kontroly | Podrobná metrológia a dodatočné funkčné overenie |
| Procesné riziko | Súvisí predovšetkým s náplňou a všeobecnými rozmermi | Môže zahŕňať koncovú polohu, lícovanie, deformáciu a zadržiavanie |
Rozdiel nie je len otázkou veľkosti produktu. Malý konektor môže vyžadovať vysoko sofistikované nástroje, ak obsahuje tesne rozmiestnené svorky alebo musí udržiavať presné zarovnanie s doskou plošných spojov. Technické požiadavky by mali určovať proces skôr ako predpoklady založené len na vzhľade.
Výber dodávateľa znamená vyhodnotenie jeho schopnosti premeniť technické požiadavky na opakovateľné výrobné výsledky. Konkurenčná cenová ponuka je dôležitá, ale kvalita nástrojov, stabilita procesov, komunikácia a technická podpora tiež ovplyvňujú celkové náklady na vlastníctvo.
Pri hodnotení výrobcu vstrekovania konektorov zvážte nasledujúce otázky:
Qiren Electronics sa zameriava na presné formy plastových konektorov a prispôsobené riešenia vstrekovania. Podľa informácií o produkte spoločnosť vyzdvihuje nominálnu toleranciu ± 0,01 mm, uvádzanú mieru klzu až 99,2 %, nemeckú formovaciu oceľ, analýzu toku formy a integrované riadenie dielní MES. Tieto údaje by sa mali počas hodnotenia projektu potvrdiť vzhľadom na konkrétnu geometriu dielu, materiál, metódu merania a výrobné podmienky.
Qiren tiež popisuje podporu pre optimalizáciu a modernizáciu foriem počas prvého roka používania formy. Kupujúci môžu diskutovať o týchto možnostiach spolu s požiadavkami na ich vlastné návrhy konektorov, namiesto toho, aby sa spoliehali len na všeobecné špecifikácie.
Pre súvisiace výrobné informácie navštívte stránku produktu Connector Injection Molding alebo si pozrite webovú stránku výroby presných foriem a komponentov spoločnosti Qiren.
Používa sa na výrobu plastových krytov konektorov, izolačných telies, držiakov svoriek, ochranných krytov a iných komponentov, ktoré vyžadujú presnú geometriu a opakovateľnú výrobu. Typické aplikácie zahŕňajú automobilovú elektroniku, domáce spotrebiče, priemyselnú automatizáciu a spotrebné elektronické zariadenia.
Neexistuje jediný najlepší materiál pre každý konektor. PBT a nylon sú bežnou voľbou pre mnohé elektrické a mechanické aplikácie, zatiaľ čo LCP a PPS môžu vyhovovať dizajnom s náročnými rozmerovými alebo tepelnými požiadavkami. Konečný výber závisí od prevádzkového prostredia konektora, elektrických špecifikácií, mechanického zaťaženia a cieľových nákladov.
Dosiahnuteľné tolerancie závisia od geometrie dielu, správania živice, konštrukcie formy, stability procesu a metód merania. Qiren uvádza nominálnu toleranciu ±0,01 mm pre svoju ponuku presného lisovania. Kupujúci by si mali potvrdiť, či je táto tolerancia realizovateľná pre každú kritickú vlastnosť ich špecifického dizajnu.
Medzi bežné príčiny patrí nevhodná manipulácia s materiálom, zlé odvetrávanie, nesprávne parametre spracovania, nerovnomerné chladenie, opotrebovanie formy a nepresné umiestnenie vložky. Štruktúrované preskúmanie návrhu, okno riadeného procesu a plán inšpekcie založený na rizikách môžu pomôcť identifikovať a znížiť tieto problémy.
áno. Vložka môže zapuzdriť alebo podoprieť kovové svorky v plastovom kryte konektora. Proces vyžaduje vhodné umiestnenie vložky, podporu formy, kompatibilitu materiálu a overenie zarovnania a držania svoriek.
áno. Vstrekovanie je vhodné pre opakovateľnú, veľkoobjemovú výrobu, keď sú nástroje, podmienky cyklu, manipulácia s materiálom a kontrola riadne kontrolované. Viacdutinové formy a vhodná automatizácia môžu zlepšiť výstup, hoci ich vhodnosť závisí od zložitosti produktu a dopytu.
Poskytnite 2D technický výkres, 3D CAD súbor, zamýšľané požiadavky na živicu alebo materiál, kritické tolerancie, ročný dopyt, očakávané servisné prostredie a akékoľvek funkčné alebo regulačné špecifikácie. Ujasnite si tiež, či potrebujete výrobu foriem, lisovaných dielov, lisovanie vložiek alebo kombinované riešenie.
Vstrekovanie konektorov kombinuje presné nástroje, výber vhodného materiálu, kontrolované spracovanie a overenie kvality špecifické pre aplikáciu. Každé rozhodnutie ovplyvňuje, ako presne konektor sedí, ako spoľahlivo podporuje elektrické kontakty a ako dôsledne ho možno v priebehu času vyrábať. Včasnou identifikáciou kritických dimenzií a stanovením jasných požiadaviek na kontrolu môžu vývojári produktov znížiť chyby, ktorým sa dá vyhnúť, a prijímať informovanejšie rozhodnutia o získavaní zdrojov.
