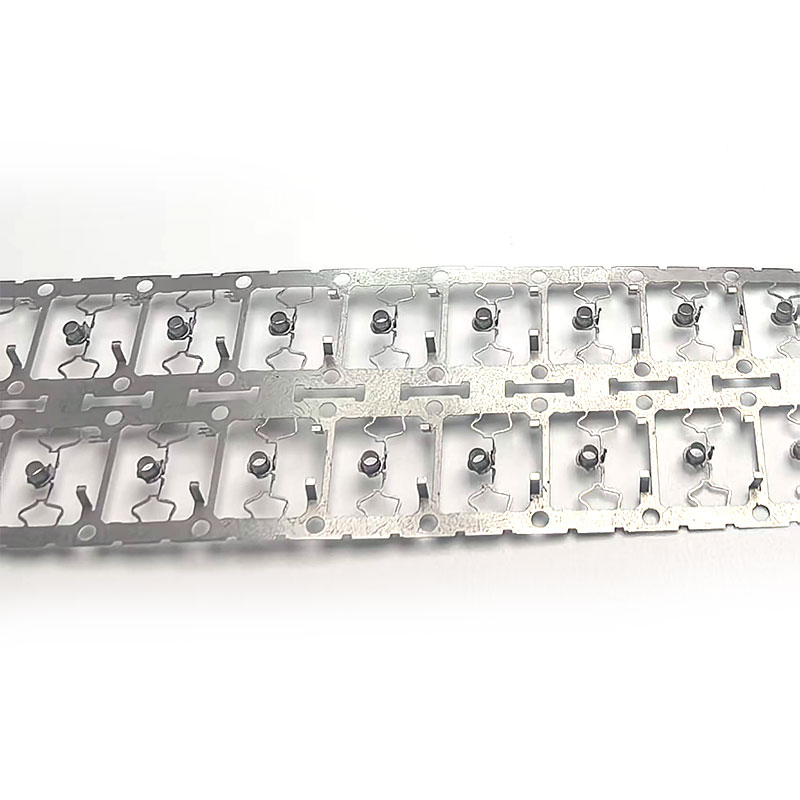

Elektronické presné lisovacie dielysú nevyhnutné na výrobu kompaktných, vodivých a vysoko presných komponentov používaných v konektoroch, senzoroch, automobilovej elektronike a komunikačných zariadeniach.Qirenkombinuje presné razenie s technológiou EDM na výrobu zložitých kovových komponentov s rozmerovými toleranciami až do ±0,005 mm, čím podporuje vývoj prototypov aj veľkosériovú výrobu.
Keďže elektronické produkty sú menšie, tenšie a integrovanejšie, výrobcovia potrebujú kovové komponenty, ktoré dokážu udržať tesné rozmery a zároveň poskytujú stabilnú vodivosť, mechanickú pevnosť a spoľahlivý montážny výkon. Elektronické presné razenie poskytuje efektívny spôsob tvarovania svoriek, kontaktných komponentov, tieniacich častí, pružinových prvkov a iných zložitých kovových konštrukcií vo výrobnom meradle. Kombináciou výroby foriem EDM, presného razenia, inteligentnej kontroly a riadenia procesov poskytuje Qiren prispôsobené riešenia pre elektroniku, automobilovú elektroniku, lekárske vybavenie a komunikačné aplikácie. Jeho hlásená schopnosť rozmerovej tolerancie ±0,005 mm, prispôsobivosť materiálu a kontrola kvality povrchu robia presné razenie vhodné pre náročné aplikácie elektronických komponentov.
Obsah
- Prečo sú elektronické presné lisovacie diely dôležité?
- Aké sú hlavné výhody?
- Aké materiály možno použiť?
- Ako sa vyrábajú presné lisovacie diely?
- Kde sa používajú?
- Ako by si mali kupujúci vybrať dodávateľa presného razenia?
- Často kladené otázky
- Záver
Prečo sú elektronické presné lisovacie diely dôležité?
Moderné elektronické výrobky čoraz viac závisia od miniatúrnych kovových komponentov. Konektor konektora, tieniaci prvok, kontaktná pružina, komponent batérie alebo vodivá podpera môžu byť len zlomkom veľkosti konvenčného mechanického komponentu, no môžu priamo ovplyvniť výkon celého produktu.
To je dôvod, prečo je presné razenie viac ako len rezanie a tvarovanie plechu. Výrobný proces musí kontrolovať rozmerovú presnosť, deformáciu materiálu, otrepy, kvalitu povrchu a opakovateľnosť. Pri elektronických aplikáciách môže aj malá rozmerová odchýlka ovplyvniť kontaktný tlak, silu vkladania, elektrickú vodivosť, zarovnanie zostavy alebo životnosť produktu.
Podľa informácií o produkte spoločnosti Qiren, jej lisovacia operácia kombinuje EDM spracovanie foriem s presnými lisovacími a kontrolnými technológiami. Spoločnosť uvádza, že jej proces môže dosiahnuť tolerancie až ±0,005 mm pre vhodné aplikácie, vrátane zložitých tvarovaných dielov, komponentov s mikrootvormi a ultratenkých materiálov pod 0,1 mm.
Vďaka tejto kombinácii je presné razenie obzvlášť cenné, keď výrobcovia potrebujú opakovateľné komponenty vo veľkých množstvách bez obetovania rozmerovej konzistencie.
Aké sú hlavné výhody elektronických presných lisovacích dielov?
1. Vysoká rozmerová presnosť
Presné elektronické súčiastky často vyžadujú prísne kontrolované rozmery, aby sa zmestili do miniatúrnych zostáv. Pokročilý dizajn matrice, EDM obrábanie a kontrolované parametre razenia môžu znížiť rozmerové variácie a zlepšiť konzistenciu medzi dielmi.
V prípade svoriek konektorov a iných vodivých komponentov rozmerová presnosť priamo ovplyvňuje výkon párovania. Konzistentná geometria pomáha výrobcom udržiavať predvídateľnú silu vkladania, umiestnenie kontaktov a kompatibilitu zostavy.
2. Schopnosť komplexnej geometrie
Tradičné lisovacie procesy môžu čeliť obmedzeniam, keď komponenty obsahujú hlboké drážky, ostré rohy, stupňovité otvory, úzke časti alebo iné zložité prvky. Nástroje s pomocou EDM môžu pomôcť vytvoriť sofistikovanejšie štruktúry matrice pre tieto náročné geometrie.
- Mikro otvory a úzke štrbiny
- Stupňovité a zapustené konštrukcie
- Jemné kontaktné plochy
- Vlastnosti ostrého uhla
- Ultra tenké kovové komponenty
- Malé pružinové a vodivé štruktúry
3. Efektívna hromadná výroba
Akonáhle je raznica vyvinutá a overená, proces môže produkovať veľké množstvá konzistentných dielov s relatívne krátkymi časmi cyklu. Vďaka tomu je presné razenie obzvlášť atraktívne pre výrobcov elektroniky so stabilným objemom výroby.
4. Lepšia kvalita povrchu
Stav povrchu je kritický pre elektrické a mechanické komponenty. Nadmerné otrepy, škrabance, deformácie alebo drsné povrchy môžu spôsobiť problémy s montážou alebo negatívne ovplyvniť vodivosť a odolnosť proti opotrebovaniu.
Qiren popisuje použitie bezkontaktného EDM spracovania a technológie zrkadlového dokončovania pre náročné aplikácie, s drsnosťou povrchu pod Ra0,2 μm za príslušných podmienok spracovania.
Aké materiály možno použiť?
Výber materiálu by mal byť založený na vodivosti, sile, odolnosti proti korózii, tvrdosti, charakteristike pružiny, tvárnení, prevádzkovej teplote a požiadavkách na konečnú aplikáciu.
| Typ materiálu | Typické vlastnosti | Potenciálne aplikácie |
|---|---|---|
| Zliatiny medi | Dobrá elektrická vodivosť a tvarovateľnosť | Svorky, kontakty, vodivé súčiastky |
| Nerezová oceľ | Pevnosť, odolnosť proti korózii, trvanlivosť | Elektronické kryty, pružiny, konštrukčné prvky |
| titán | Vysoký pomer pevnosti k hmotnosti a odolnosť proti korózii | Špecializované elektronické a medicínske komponenty |
| Zliatiny s vysokou tvrdosťou | Odolnosť proti opotrebovaniu a mechanická stabilita | Náročné presné komponenty a diely súvisiace s nástrojmi |
Výber správneho materiálu ovplyvňuje aj životnosť lisovnice a výrobné náklady. Materiály s vysokou tvrdosťou alebo húževnatosťou môžu vyžadovať špecializované nástroje a stratégie obrábania, vďaka čomu je inžinierska analýza dôležitá pred hromadnou výrobou.
Ako sa vyrábajú presné lisovacie diely?
Spoľahlivý projekt presného razenia zvyčajne začína dlho pred prvou sériou výroby. Výkres komponentu, špecifikácia materiálu, požiadavky na toleranciu, povrchová úprava, ročný objem a aplikačné prostredie by sa mali prehodnotiť počas konštrukčnej fázy.
Krok 1: Analýza produktu a výkresu
Inžinieri hodnotia geometriu, tolerancie, hrúbku materiálu, smer tvarovania, kritické rozmery a potenciálne výrobné riziká. Včasná analýza návrhu môže pomôcť identifikovať prvky, ktoré môžu spôsobiť deformáciu, praskanie, nadmerné otrepy alebo náročnú údržbu nástroja.
Krok 2: Presný dizajn matrice
Raziaca matrica určuje, ako presne je možné tvarovať konečný komponent. V prípade zložitých elektronických súčiastok je možné použiť EDM obrábanie na vytvorenie jemných štruktúr a vysoko presných prvkov matrice.
Krok 3: Príprava materiálu
Vybraný kovový pás alebo plech musí spĺňať požadovanú hrúbku, mechanické vlastnosti a stav povrchu. Konzistencia materiálu je obzvlášť dôležitá, ak ide o extrémne úzke tolerancie.
Krok 4: Razenie a tvarovanie
Počas výroby materiál prechádza riadenými lisovacími operáciami, aby sa dosiahli rezanie, ohýbanie, dierovanie, tvarovanie alebo progresívne vlastnosti. Stabilné parametre procesu pomáhajú udržiavať opakovateľnosť počas celej výrobnej dávky.
Krok 5: Kontrola rozmerov a povrchu
Inšpekcia overuje kritické rozmery a zisťuje potenciálne chyby. Spoločnosť Qiren podáva správy pomocou trojrozmerného meracieho zariadenia, zariadenia na optickú kontrolu a testovania tvrdosti ako súčasť procesu kontroly kvality. Správy o kvalite šarže môžu tiež podporiť sledovateľnosť výroby a akceptáciu zákazníkom.
Kde sa používajú?
Elektronické presné lisovacie komponenty sa používajú vo viacerých odvetviach, pretože môžu kombinovať malé rozmery s vysokou opakovateľnosťou a funkčnou spoľahlivosťou.
Spotrebná elektronika
Smartfóny, notebooky, nositeľné zariadenia a ďalšie kompaktné produkty vyžadujú miniatúrne kovové komponenty, ktoré presne zapadnú do obmedzených vnútorných priestorov. Aplikácie môžu zahŕňať držiaky SIM kariet, komponenty rozhrania typu C, kontaktné terminály a kovové konštrukcie súvisiace s FPC.
Automobilová elektronika
Rastúce používanie elektronických riadiacich systémov a elektrických vozidiel zvýšilo dopyt po presných vodivých a mechanických komponentoch. Potenciálne aplikácie zahŕňajú komponenty súvisiace s batériou, reléové pružiny, svorky, komponenty snímačov a elektrické spojovacie systémy.
Lekárske vybavenie
Lekárske zariadenia môžu vyžadovať miniatúrne komponenty s kontrolovanými rozmermi a spoľahlivou kvalitou povrchu. Presne lisované kovové časti sa môžu použiť v komponentoch mikronástrojov, krytoch zariadení a iných špecializovaných zostavách, kde je nevyhnutná rozmerová konzistencia.
Komunikačné vybavenie
Komunikačné zariadenia a elektronické zostavy s vysokou hustotou sa spoliehajú na presné konektory a vodivé komponenty. Presné lisovanie môže podporiť výrobu kompaktných kontaktných štruktúr, ktoré vyžadujú konzistentnú geometriu počas opakovanej montáže.
Ako by si mali kupujúci vybrať dodávateľa presného razenia?
Výber správneho dodávateľa nie je len otázkou porovnávania jednotkových cien. V prípade presných elektronických komponentov môžu mať na celkové náklady projektu väčší vplyv schopnosti nástrojov, kontrolné systémy, materiálové skúsenosti, technická podpora a škálovateľnosť výroby.
Pred zadaním objednávky by mal kupujúci posúdiť nasledujúce body:
- Rozmerová schopnosť:Potvrďte, či dodávateľ dokáže dôsledne dodržiavať požadované tolerancie.
- Odbornosť v oblasti nástrojov:Skontrolujte dodávateľov dizajn lisovnice, EDM, údržbu a možnosti optimalizácie.
- Materiálne skúsenosti:Uistite sa, že výrobca rozumie vybranej zliatine medi, nehrdzavejúcej oceli, titánu alebo inému materiálu.
- Schopnosť kontroly:Skontrolujte, či je možné merať kritické rozmery pomocou vhodného CMM, optického alebo iného kontrolného zariadenia.
- Škálovateľnosť výroby:Zabezpečte, aby dodávateľ mohol prejsť od prototypových alebo skúšobných sérií k stabilnej hromadnej výrobe.
- Kvalitná dokumentácia:Požiadajte o správy o kontrole a jasne definované akceptačné kritériá.
- Inžinierske komunikácie:Pohotový technický tím môže znížiť zbytočné revízie nástrojov a oneskorenia výroby.
Spoločnosť Qiren uvádza, že jej lisovacia prevádzka podporuje tak malosériovú skúšobnú výrobu, ako aj veľkosériovú výrobu. Informácie o jej výrobe tiež zdôrazňujú zariadenie s rozlohou 3 000 metrov štvorcových, viac ako 50 zamestnancov a tím výskumu a vývoja, ktorý predstavuje približne 15 % jej pracovnej sily. Spoločnosť uvádza export do viac ako 20 krajín a regiónov.
Často kladené otázky
Čo sú elektronické presné lisovacie diely?
Elektronické presné lisovacie diely sú presne tvarované kovové komponenty vyrobené procesom presného lisovania pre elektronické a elektromechanické aplikácie. Môžu zahŕňať svorky, kontakty, pružiny, tieniace komponenty, vodivé podpery a iné miniatúrne časti.
Akú toleranciu môže dosiahnuť presné razenie?
Dosiahnuteľná tolerancia závisí od materiálu, geometrie, hrúbky, konštrukcie nástroja a výrobných podmienok. Qiren uvádza rozmerové tolerancie až do ±0,005 mm pre vhodné aplikácie presného razenia. Skutočné tolerancie by sa mali potvrdiť podľa výkresu konkrétneho dielu.
Je možné prispôsobiť zložité elektronické komponenty?
áno. Vlastné presné lisovanie môže byť vyvinuté podľa zákazníckych výkresov, 3D modelov, špecifikácií materiálu, rozmerov, tolerancií, požiadaviek na povrch a objemov výroby. Výroba lisovnice s pomocou EDM je obzvlášť užitočná pre zložité konštrukcie, ktoré sa ťažko vyrábajú pomocou konvenčných nástrojov.
Ktoré priemyselné odvetvia používajú presné elektronické lisovacie komponenty?
Medzi hlavné oblasti použitia patrí spotrebná elektronika, automobilová elektronika, lekárske vybavenie, komunikačné zariadenia, produkty pre inteligentnú domácnosť a ďalšie presné elektronické zostavy.
Ako môžem požiadať o cenovú ponuku?
Poskytnutie 2D výkresu alebo 3D CAD súboru, informácií o materiáli, ročnom množstve, kritických toleranciách, požiadavkách na povrchovú úpravu a očakávanom harmonograme dodania môže výrobcovi pomôcť vyhodnotiť projekt a pripraviť presnejšiu cenovú ponuku.
Záver
Keďže elektronické zariadenia sú stále menšie a sofistikovanejšie, presnosť výroby sa stáva čoraz dôležitejšou. Elektronické presné razenie poskytuje praktickú kombináciu rozmerovej konzistencie, schopnosti komplexného tvarovania, flexibility materiálu, kvality povrchu a škálovateľnej výroby. S nástrojmi podporovanými EDM, riadeným razením a systematickou kontrolou môžu výrobcovia vyrábať miniatúrne kovové komponenty, ktoré spĺňajú náročné požiadavky na elektronickú montáž.
Qiren kombinuje presné inžinierstvo foriem, EDM spracovanie, razenie a kontrolné schopnosti na podporu prispôsobených projektov elektronických komponentov od vývoja nástrojov až po výrobu. Ak získavate vysoko presné kovové komponenty pre konektory, automobilovú elektroniku, lekárske zariadenia, komunikačné zariadenia alebo iné presné zostavy,kontaktujte násprediskutovať vaše výkresy, materiály, tolerancie, objem výroby a prispôsobené požiadavky na lisovanie.
