Zhrnutie článku: Vstrekovanieje jedným z najefektívnejších výrobných procesov na výrobu opakovateľných plastových komponentov vo veľkom meradle. Od krytov automobilov a elektronických konektorov až po medicínske komponenty a priemyselné diely, tento proces spája výrobu foriem, výber materiálu, riadenie strojov, chladenie a kontrolu kvality, aby sa dosiahli spoľahlivé výsledky. Táto príručka vysvetľuje, ako funguje vstrekovanie, čo určuje kvalitu dielov, ako sa vyhnúť bežným výrobným problémom a ako si vybrať výrobného partnera schopného podporiť vývoj prototypov aj sériovú výrobu.
Vstrekovanie je výrobný proces používaný na výrobu plastových dielov vstrekovaním ohriateho materiálu do presne vytvorenej dutiny formy. Keď materiál vyplní dutinu, ochladzuje sa, kým nestuhne a nenadobudne zamýšľaný tvar. Potom sa forma otvorí a hotový komponent sa vysunie.
Zdanlivá jednoduchosť tohto cyklu môže byť zavádzajúca. Výroba dobre vyzerajúceho prototypu je jednou z výziev; Výroba státisícov alebo miliónov rozmerovo konzistentných dielov je ďalšia. Úspešné vstrekovanie závisí od interakcie medzi dizajnom formy, plastovým materiálom, vstrekovacím tlakom, teplotou, správaním sa pri plnení, účinnosťou chladenia, schopnosťou stroja a kontrolnými postupmi.
Pre výrobcov nie je skutočným cieľom jednoducho vyrobiť plastový diel. Ide o vytvorenie opakovateľného výrobného procesu, ktorý dokáže poskytnúť požadovanú geometriu, pevnosť, vzhľad, rozmerovú presnosť a montážny výkon počas rozšíreného výrobného cyklu.
Vstrekovanie je obzvlášť atraktívne, keď objemy výroby odôvodňujú počiatočnú investíciu do nástrojov. Po vytvorení vhodnej formy a procesu je možné jednotlivé diely vyrábať rýchlo s relatívne malým ručným zásahom.
Typický cyklus vstrekovania pozostáva z niekoľkých kontrolovaných stupňov. Každá fáza ovplyvňuje konečnú kvalitu lisovaného komponentu, takže stabilita procesu je nevyhnutná.
Po vysunutí sa cyklus znova spustí. Pri veľkoobjemovej výrobe môže aj malé skrátenie doby cyklu výrazne ovplyvniť celkovú výrobnú kapacitu. Skrátenie cyklu bez zohľadnenia chladenia a rozmerovej stability však môže spôsobiť chyby, takže produktivita by mala byť vždy vyvážená kvalitou dielov.
Kvalita vstrekovania nepochádza z jedného nastavenia stroja. Je výsledkom spolupráce viacerých premenných.
| Faktor | Prečo na tom záleží | Potenciálne riziko pri nedostatočnej kontrole |
|---|---|---|
| Dizajn formy | Riadi geometriu dutiny, tok materiálu, chladenie a vyhadzovanie | Deformácia, krátke zábery, blesk, ťažké vysunutie |
| Výber materiálu | Určuje pevnosť, tepelnú odolnosť, chemickú odolnosť a vzhľad | Prasknutie, deformácia, predčasné zlyhanie |
| Vstrekovací tlak | Zabezpečuje správne naplnenie a zabalenie dutiny | Krátke zábery, značky potopenia, blesk, rozmerové variácie |
| Regulácia teploty | Zachováva vhodný tok materiálu a správanie pri tuhnutí | Popáleniny, slabá výplň, degradácia, nesúdržné povrchy |
| Chladiaci systém | Kontroluje tuhnutie a stabilitu cyklu | Deformovanie, zmeny zmršťovania, dlhé časy cyklov |
| Inšpekcia | Potvrdzuje rozmery a funkčné požiadavky | Chybné diely sa dostanú k montáži alebo k zákazníkom |
Spoľahlivý výrobca preto hodnotí celý výrobný reťazec namiesto toho, aby sa zameral výlučne na vstrekovací stroj. Pred začatím výroby je potrebné zvážiť tok formy, umiestnenie vtoku, hrúbku steny, uhly ponoru, usporiadanie chladiaceho kanála, správanie materiálu a rozmerové tolerancie.
Výber materiálu by mal začať skôr prevádzkovým prostredím hotového výrobku, než len výberom najlacnejšej živice.
Bežné termoplasty používané na lisované komponenty zahŕňajú ABS, polypropylén (PP), polyetylén (PE), polykarbonát (PC), nylon alebo polyamid (PA), POM a rôzne technické zmesi. Každý materiál má iné požiadavky na spracovanie a výkonnostné charakteristiky.
Medzi ďalšie úvahy patrí vystavenie UV žiareniu, prevádzková teplota, požiadavky na elektrickú izoláciu, odolnosť voči ohňu, požiadavky na kontakt s potravinami, lekárske aplikácie, povrchová úprava, farba a regulačné požiadavky platné pre cieľový trh.
Ďalším dôležitým faktorom je sušenie materiálu. Niektoré polyméry absorbujú vlhkosť z prostredia. Ak nie je vlhkosť pred formovaním správne kontrolovaná, môže to prispieť k povrchovým defektom, zníženému mechanickému výkonu, rozmerovej nestabilite alebo iným problémom pri spracovaní.
Vstrekovanie zostáva populárne, pretože dokáže kombinovať vysokú efektivitu výroby s opakovateľnou geometriou a širokým výberom materiálov.
Po stanovení parametrov nástrojov a spracovania je možné rýchlo dokončiť výrobný cyklus. Automatizované podávanie, formovanie, vyhadzovanie, kontrola a následné operácie môžu ďalej zvýšiť produktivitu.
Dobre navrhnuté formy môžu produkovať prvky, ktoré by bolo ťažké alebo drahé vyrobiť iba s použitím konvenčného obrábania. Rebrá, výstupky, zaskakovacie prvky, textúrované povrchy, integrované montážne body a ďalšie detaily môžu byť často začlenené priamo do lisovaného komponentu.
Správne navrhnutá forma poskytuje konzistentnú referenčnú geometriu. Stabilné parametre stroja a kontrolované materiálové podmienky môžu výrobcom pomôcť udržať rozmerovú konzistentnosť vo veľkých výrobných sériách.
K dispozícii je široká škála termoplastických materiálov, ktoré umožňujú výrobcom vyberať materiály na základe pevnosti, pružnosti, elektrických charakteristík, chemickej odolnosti, tepelnej odolnosti, vzhľadu a ceny.
Nástroje predstavujú dôležité počiatočné náklady, ale náklady na diel sa môžu stať atraktívnymi so zvyšujúcim sa objemom výroby. Vďaka tomu je vstrekovanie obzvlášť vhodné pre produkty vyrábané v stredne a veľkých objemoch.
Pochopenie bežných chýb môže pomôcť dizajnérom produktov a nákupným tímom identifikovať výrobné riziká ešte pred začatím výroby.
| Bežná vada | Typické príčiny | Praktická prevencia |
|---|---|---|
| Krátky záber | Nedostatočná náplň, obmedzený prietok, nevhodná teplota | Skontrolujte brány, žľaby, teplotu materiálu a podmienky vstrekovania |
| Flash | Nadmerný tlak, nesúlad formy, poškodené deliace plochy | Zlepšite prispôsobenie formy a optimalizujte procesný tlak |
| Deformovanie | Nerovnomerné chladenie alebo zmršťovanie materiálu | Vyvážte hrúbku steny a dizajn chladenia |
| Značky umývadla | Hrubé časti a nedostatočné balenie | Optimalizujte geometriu, tlak balenia a chladenie |
| Popáleniny | Zachytený vzduch alebo nadmerný strih a teplota | Zlepšite vetranie a skontrolujte podmienky plnenia |
| Zvarové línie | Oddelené čelá toku materiálu sa stretávajú počas plnenia | Optimalizujte umiestnenie brány, teplotu a prietokové cesty |
| Rozmerová variácia | Nestabilita materiálu, teploty, tlaku alebo chladenia | Vytvorte kontrolované a opakovateľné podmienky spracovania |
Najlepší čas na riešenie týchto problémov je pred sériovou výrobou. Kontroly dizajnu foriem, prototypové skúšky, kontrola vzoriek a validácia procesov môžu znížiť riziko nákladných úprav nástrojov po začatí výroby.
Dobrý dizajn produktu a dobrý dizajn formy by mali spolupracovať. Komponent navrhnutý bez ohľadu na vyrobiteľnosť môže vyžadovať zbytočnú zložitosť nástrojov, dlhšie cykly, vyššie náklady alebo rozsiahle úpravy.
V prípade presných výrobkov by tolerancie mali byť tiež realistické. Extrémne úzke tolerancie môžu vyžadovať sofistikovanejšie nástroje, riadenie procesu, kontrolné zariadenie alebo sekundárne obrábanie. Dobrý výrobný partner môže pomôcť rozlíšiť medzi rozmermi, ktoré sú funkčne kritické, a rozmermi, kde postačuje praktickejšia tolerancia.
Vstrekovanie podporuje širokú škálu priemyselných odvetví, pretože proces možno prispôsobiť rôznym materiálom, geometriám, požiadavkám na povrch a množstvám výroby.
| priemysel | Typické komponenty | Dôležité požiadavky |
|---|---|---|
| Automobilový priemysel | Kryty, konzoly, kryty, spony, interiérové komponenty | Trvanlivosť, rozmerová stálosť, teplotná odolnosť |

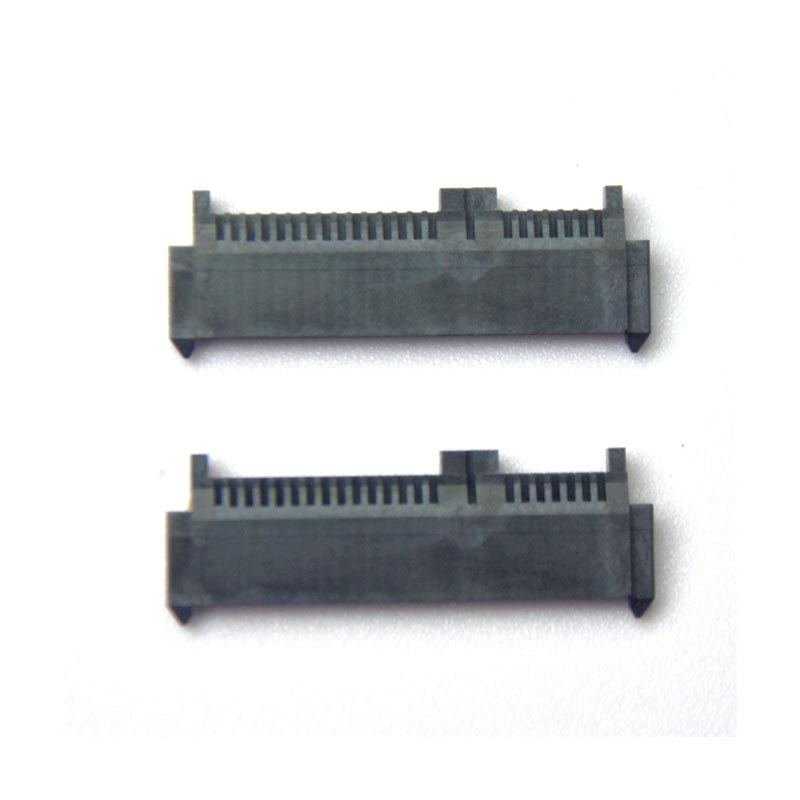

| Elektronika | Telesá konektorov, ochranné kryty, komponenty snímačov | Presnosť, elektrické vlastnosti, spoľahlivá montáž |
| Lekárska | Komponenty prístrojov, kryty, laboratórne diely | Vhodnosť materiálu, čistota, rozmerová stálosť |
| Spotrebné produkty | Kryty, kľučky, konštrukčné prvky | Vzhľad, ergonómia, efektívnosť nákladov |
| Priemyselné zariadenia | Ochranné kryty, mechanické komponenty, armatúry | Pevnosť, chemická odolnosť, životnosť |
V automobilových a elektronických aplikáciách môžu lisované komponenty spĺňať náročné rozmerové a montážne požiadavky. V medicínskych aplikáciách môže byť výber materiálu, kontrola procesu, čistota, sledovateľnosť a zhoda špecifická pre aplikáciu obzvlášť dôležitá.
Výber dodávateľa len na základe jednotkovej ceny môže neskôr spôsobiť problémy. Výrobca, ktorý rozumie vývoju foriem, správaniu materiálov, výrobnej technike a kontrole kvality, môže často znížiť celkové riziko projektu.
Pred zadaním objednávky zvážte nasledujúce otázky:
Komunikácia je obzvlášť dôležitá pri práci na prispôsobených produktoch. Pred sériovou výrobou by mali byť potvrdené výkresy, 3D modely, špecifikácie materiálu, kritické rozmery, požiadavky na vzhľad, testovacie kritériá, detaily balenia a očakávania dodávky.
Schopný dodávateľ by mal byť tiež ochotný identifikovať potenciálne výrobné problémy, a nie jednoducho spracovať výkresy zákazníka presne tak, ako boli prijaté. Včasná technická spätná väzba môže zabrániť nákladným zmenám foriem a oneskoreniam výroby.
Dongguan Qiren Electronics Co., Ltd.poskytuje vstrekovanie a súvisiace výrobné možnosti pre prispôsobené plastové, presné a lisované komponenty. Podľa informácií o produktoch spoločnosť pôsobí v odvetviach vrátane automobilového priemyslu, elektroniky a medicínskych aplikácií a má viac ako 20 rokov relevantných výrobných skúseností.
Spoločnosť opisuje svoj prístup ako viac než len základné spracovanie foriem. Jej služby pokrývajú oblasti, ako je výber materiálu, úvahy o prietokových kanáloch, overovanie výroby a výroba komponentov na mieru. Tento širší prístup môže byť užitočný, keď projekt zahŕňa viac než len premenu existujúceho výkresu na lisovaný diel.
Qiren tiež vyzdvihuje možnosti rýchleho prototypovania a produkčného dodania, vrátane stanoveného sedemdňového cieľa rýchleho testovania a 45-dňového záväzku dodania pre príslušné projekty. Ďalej popisuje presnú výrobu komponentov na riadenie tekutín a špecializované riešenia balenia pre aplikácie senzorov internetu vecí. Skutočné načasovanie a technické požiadavky by mali byť potvrdené pre každý jednotlivý projekt.
Pre zákazníkov, ktorí vyvíjajú novú plastovú súčiastku, je zvyčajne najužitočnejším východiskovým bodom úplná kontrola výkresu produktu alebo 3D modelu. Dôležité informácie zahŕňajú:
Poskytnutie týchto podrobností vo fáze cenovej ponuky pomáha výrobcovi presnejšie vyhodnotiť zložitosť nástrojov, realizovateľnosť výroby, materiálové požiadavky, predpokladané podmienky cyklu a celkové požiadavky projektu.
Vstrekovanie sa používa predovšetkým na výrobu plastových komponentov s opakovateľnou geometriou. Je obzvlášť účinný pre strednú a veľkoobjemovú výrobu, kde je možné počiatočnú investíciu do formy rozdeliť na mnoho dielov.
Môže byť, ale ekonomika závisí od nákladov na nástroje, zložitosti dielov, materiálu, množstva výroby a očakávaného budúceho dopytu. Pre veľmi malé množstvá môžu byť niekedy ekonomickejšie alternatívne procesy, ako je CNC obrábanie alebo aditívna výroba.
Doba cyklu sa značne líši v závislosti od veľkosti dielu, materiálu, hrúbky steny, dizajnu formy, účinnosti chladenia a nastavení stroja. Tenké komponenty môžu mať relatívne krátke cykly, zatiaľ čo väčšie alebo hrubšie diely zvyčajne vyžadujú dlhší čas chladenia.
Deformovanie môže byť spôsobené nerovnomerným chladením, rozdielnym zmršťovaním materiálu, nekonzistentnou hrúbkou steny, nevhodnými podmienkami spracovania alebo nevyváženým dizajnom formy. Včasná kontrola geometrie a chladiaceho systému môže znížiť toto riziko.
áno. Vstrekovanie môže produkovať zložité geometrie zahŕňajúce rebrá, výstupky, spony, textúrované povrchy, montážne prvky a ďalšie detaily. Zložitosť však musí byť kompatibilná s konštrukciou formy, tokom materiálu, vyhadzovaním a požiadavkami na chladenie.
Užitočnými východiskovými bodmi sú 2D výkres alebo 3D model, požiadavka na materiál, odhadované objednané množstvo, povrchová úprava, kritické tolerancie, informácie o aplikácii a očakávania dodávky. Ďalšie informácie o montáži a testovaní môžu ďalej zlepšiť presnosť ponuky.
Dizajn formy je základ. Umiestnenie brány, konfigurácia žľabu, usporiadanie dutiny, chladiace kanály, vetranie, deliace plochy a vyhadzovacie mechanizmy, to všetko ovplyvňuje správanie pri plnení, čas cyklu, vzhľad a rozmerovú konzistenciu.
Vstrekovanie je viac než jednoduchý proces vytláčania roztaveného plastu do formy. Spoľahlivá výroba závisí od koordinovaných rozhodnutí týkajúcich sa výberu materiálu, geometrie dielu, konštrukcie foriem, nastavenia stroja, chladenia, kontroly a riadenia výroby.
Pre zákazníkov môžu byť najčastejšie výrobné problémy – vysoká miera chybovosti, nekonzistentné rozmery, nadmerné náklady na nástroje, dlhé dodacie lehoty a zložité konštrukčné zmeny – často redukované riešením vyrobiteľnosti pred začatím sériovej výroby.
Silný projekt začína jasným pochopením konečnej aplikácie. Po stanovení funkčných požiadaviek, materiálu, geometrie, tolerancií, objemu výroby a vzhľadu môže výrobca vyvinúť vhodnejšiu stratégiu lisovania.
S prispôsobenými riešeniami vstrekovania plastov,Dongguan Qiren Electronics Co., Ltd.má za cieľ podporovať zákazníkov od vývoja foriem a materiálových úvah cez overovanie výroby a výrobu komponentov. Pre váš ďalší plastový komponent, presný lisovaný diel alebo prispôsobený výrobný projekt,kontaktujte násna prediskutovanie vašich výkresov, požiadaviek aplikácie, objemu výroby a výrobných cieľov.
